Polea móvil
Con cuerdas paralelas y verticales
En las poleas móviles la fuerza para lograr el equilibrio se divide por dos, siempre y cuando las cuerdas estén verticales (sin formar un ángulo). Por lo tanto la tensión para mantener el equilibrio es la mitad del peso.
T1, T2 = Tensiones [N]
P = Peso [N]

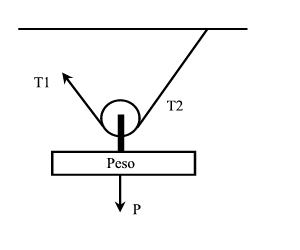

Con cuerdas no verticales
Si en cambio tenemos un ángulo entre las cuerdas planteamos el equilibrio descomponiendo las fuerzas en X e Y. La sumatoria de fuerzas en cada eje debe ser igual a cero.

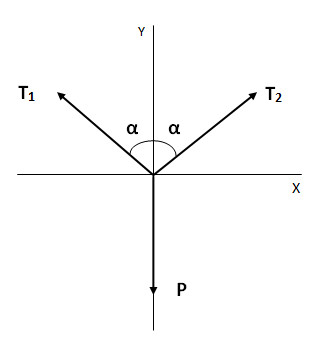

Planteamos un diagrama de cuerpo libre con las tensiones y el peso:

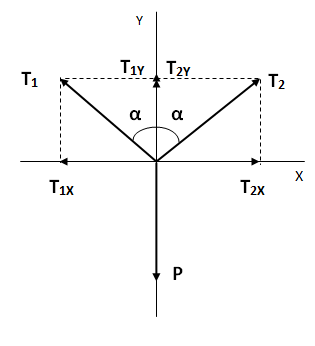

Descomponemos las fuerzas en sus componentes rectangulares:
Sobre el eje X:
Sobre el eje Y:
Tensiones de equilibrio:
