Ejercicios de acoplamiento de inductores
Ejercicio 1

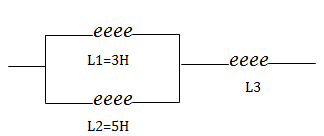

Calcular el valor de L3 para que la inductancia total sea de 2 H.
Solución
Lo primero que hacemos es calcular la inductancia equivalente entre L1 y L2.
Obtenemos un circuito equivalente:
Ahora planteamos la inductancia total con la fórmula de acoplamiento en serie entre L12 y L3 y despejamos L3.
Ejercicio 2

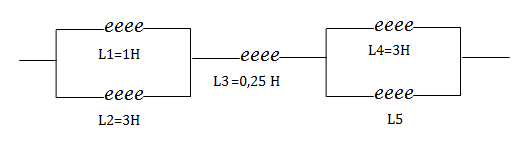

Calcular L5 para que la inductancia total sea de 2,2 H.
Solución
Lo primero que hacemos es calcular la inductancia equivalente entre L1 y L2.

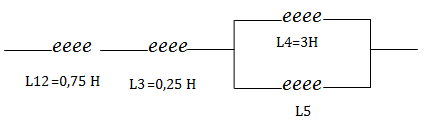

Obtenemos un circuito equivalente:
Luego calculamos la inductancia equivalente entre L12 y L3.

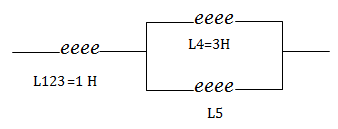

Obtenemos un nuevo circuito equivalente:
Ahora planteamos la ecuación de inductancia total, despejando L45.
Escribimos la ecuación de la inductancia equivalente L45, despejando 1/L5:
Por último hallamos L5 como la inversa de 1/L5.
