Ejercicios de representación fasorial
Ejercicio 1
Expresar en forma fasorial las siguientes tensiones y corrientes utilizando los valores máximos como módulo de cada fasor:

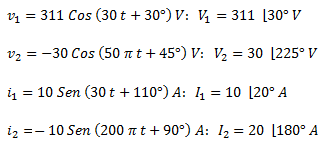

Solución
Ejercicio 2
Expresar con una función coseno las siguientes tensiones y corrientes:
Solución
Ejercicio 3
Representar las siguientes tensiones en un mismo diagrama fasorial e indicar el ángulo de desfasaje entre una y otra.
Solución
En primer lugar expresamos las señales en forma fasorial. Recordemos que cuando el seno es negativo debemos sumarle 90°.
El diagrama nos queda de la siguiente forma:
El ángulo de desfasaje es de 140°
Ejercicio 4
Representar las siguientes señales en un mismo diagrama fasorial e indicar el ángulo de desfasaje entre una y otra.
Solución
Expresamos las señales en forma fasorial. Al coseno negativo debemos sumarle 180° y al seno positivo debemos restarle 90°.
El diagrama fasorial queda de la siguiente manera:
El ángulo de desfasaje es de 30°.
